汽车尾板的结构组成与特点和传动方式

更新日期:2021-08-16 11:00浏览次数:

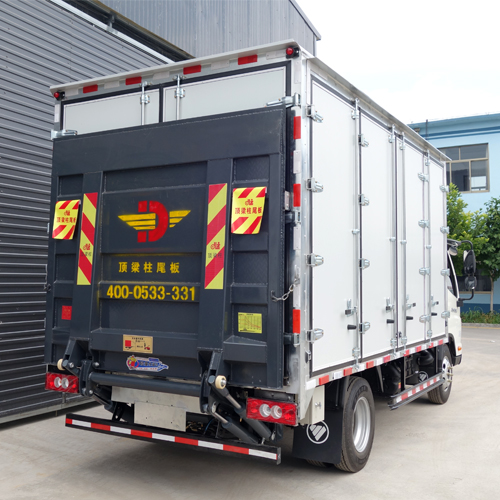

  汽车尾板是装置于货车和各种密封车辆尾部的一种液压传动式的装卸货物的设备,其不仅可用来装卸货物,还可用作厢式货车的尾门,所以通常称其为汽车尾板。

  尾板的操作十分简单,仅需一人通过电器按钮控制三个电磁铁的“通”或“放”,就能实现尾板的各种动作,完成货物的装卸,能很好地满足了客户的需求,受到了欢迎。

  另外,由于汽车装卸尾板的独特设计,它还当作过桥板用。当汽车车厢底面高于或低于货台,而又没有其它装卸设备时,可将承载平台尾端搭于货台上,形成一座独特的“桥”,用手动叉车就能及时地完成货物的装卸。这一点至关重要。

  五缸驱动尾板的结构特点

  1、结构组成

  尾板由:承载平台、传动机构(包括举升油缸、关门油缸、增压油缸、方钢支座、举升臂等)、保险杠、管路系统、电控系统(包括固定电控箱及线控器)、油源(包括电机、油泵、各种液压控制阀、油箱等)组成。

  2、独特的特点

  由于承载平台的是一楔形结构,其水平着地后,就需有一个低头的动作,使板尖着地,以方便手动叉车等手推(拉)设备上、下承载平台。目前尾板常用的有四种低(抬)头方式,由不同厂家生产的尾板结构有所不同。

  3、传动方式

  该设备采用以汽车蓄电池为动力源,以直流电机传动来传递负荷的传动方式,由直流电机驱动高压油泵,再经电磁阀来控制液压油缸的运动,以驱动四连杆机构运动,从而使承载平台完成上升、下降以及开门、关门等各种动作。

  4、安全机构

  由于汽车尾板是装置于车辆尾部而跟随着车辆移动的设备,为了确保行车安全和保护设备,就须有警示装置以及安全装置,该尾板不仅在承载平台背面安装了安全小旗、反光警示板、防滑安全链。

  当承载平台处于水平状态位置时,在50m以外的地方看仅是呈一条线状态,非常难发现,当后面的车辆以时速80km行驶时,很容易发生事故。在安装了安全小旗后,小旗靠自身的重力下垂至承载平台呈直角状态,从较远的地方就能看见两块安全小旗,给人以警示,对防止后来车辆追尾碰撞事故的发生起到了很大的作用。

  反光警示板的作用是:安装在承载平台背面两侧的反光板有反光功能,特别是在夜间行车,经车灯照射,在较远的前方就会被发现,既保护了设备,也对防止后来车辆追尾碰撞事故的发生起到了一定的作用。

  在车辆行驶过程中,有可能会因为出现油缸渗漏或油管爆裂等原因,而导致承载平台下滑的事故。有防滑安全链的存在,防止了这一现象的发生。
